[Algorithm_analysis] Graph 용어 정리(Graph , tree , spanning..etc)

Graph 란



◎ vertex와 edge로 구성된 한정된 자료구조를 의미



용어 정리



Value를 가지는 동그라미 부분 : Vertex or Node

vertex들을 이어 주는 부분 : Edge







Degeree of a vertex : 특정 vertex와 연결 되어 있는 vertex의 개수



Directed graph : edge에 방향이 있는 그래프.

Undirected graph : edge에 방향이 없는 그래프

Weighted graph : edge에 weight가 주어진 그래프

Not Weighted graph : edge에 weight가 주어지지 않은 그래프

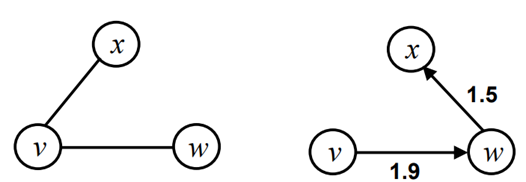

왼쪽 그림 : undirected not weighted graph / 오른쪽 그림 : directed weighted graph



Directed 에서 시작하는 부분 : head

Directed 에서 타겟이 되는 부분 : tail



Symmetric digraph



Symmetric : 대칭적인

VW edge가 있으면 반대 되는 WV edge도 존재한다.



Complete graph



모든 vertices 사이에 edge가 존재

Complete graph의 edge의 개수



1.     Undirected 의 경우 – n(n+1)/2     (n은 node 개수)

2.     Directed 의 경우 – n(n-1)

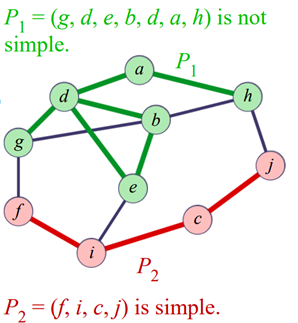

Path and Cycle



Path는 연결된 vertices의 순서이다.

Simple path : 같은 vertice가 중복되지 않는 것



Cycle은 시작 노드와 끝나는 노드가 같을 수 있게 해 주는 것이다.

Simple Cycle : cycle path에 중복되는 노드가 없는 cycle.



Subgraph 와 spanning graph



Subgraph : 어떤 그래프에 포함 되는 그래프

Spanning graph : 어떤 그래프의 subgraph 중 모든 vertices들을 포함 하는 그래프

※     spanning graph는 특정 그래프의 vertices들은 모두 포함 해야 하지만  edge를 모두 포함할 필요는 없다.

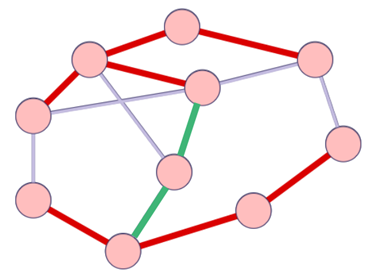

spanning graph



Connected : 두 vertices 사이에 path가 있으면 connected 되었다고 한다.

Maximal connected subgraph : subgraph들 중 connected 되어 있으며 최대한 많은 vertices를 포함 하는 것.

Connected components : maximal connected subgraph 들로 이루어 진 집합

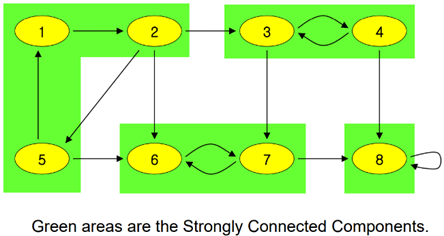

Strongly connected digraph : vertices 들 사이에 서로 reachable 하고 connected 되어 있는 것.



connected 와 strongly connected가 차이점이 없다고 생각 될 수 있다.

Strongly connected 는 digraph일 때 사용할 수 있는 것이다. 그래서 digraph가 아닐 때는 사용할 수 없다.



Acyclic : 싸이클이 없는

DAG : Directed Acyclic Graph의 준말





Tree : connected 그리고 acyclic 한 그래프

Spanning tree : 특정 그래프의 모든 vertices들을 포함 하는 데 tree인 것.

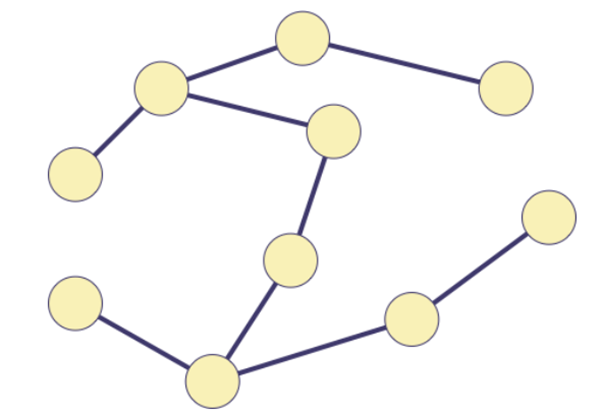

Tree

그래프를 나타내는 방법

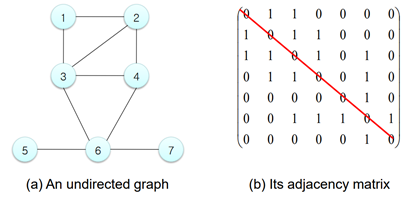

1) Adjacency Matrix

노드들 사이간의 관계를 0과 1을 이용하여 matrix로 나타내는 것

둘이 연결되어 있다면 1 아니라면 0

시간 복잡도 : O(V^2)

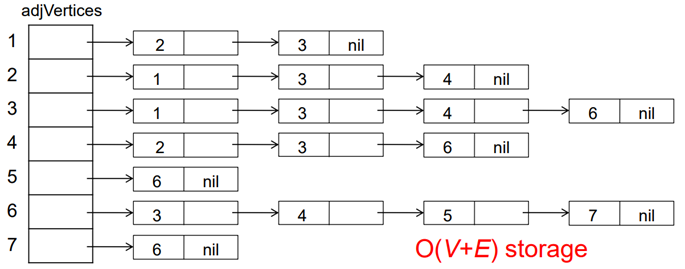

2) Adjacency List



각각의 Vertice 마다 연결된 vertices을 리스트로 만든 것

시간 복잡도 : O(V+E)
